100W LED升压调光模块  （已停产）

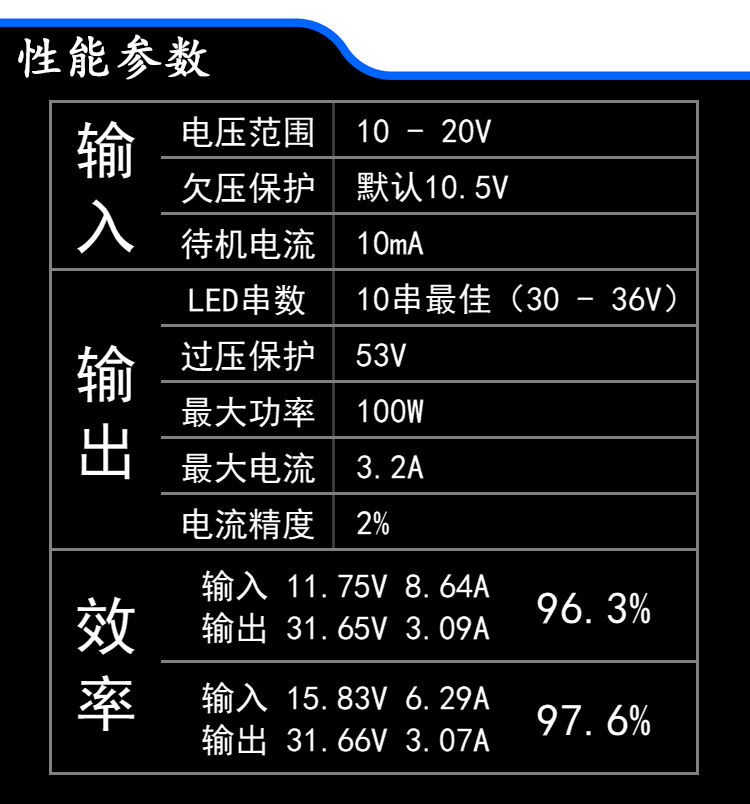

• 基本介绍




本模块属于非隔离Boost升压恒流电路，输出电压最低只能持平输入。为了能让灯具彻底关熄，建议输入电压低于LED额定电压的一半，否则可能微亮发光，例如15V电源配30V灯串。

• 基本使用说明

通电即进入正常工作状态，按键、旋钮、遥控均可控制亮度。
蓝色电量指示灯会每2秒闪亮一次，亮的时间比例越大，输入电压越高（电池电量越满）。



旋钮	旋转可任意增减亮度
遥控	遥控器10个数字键代表熄灯至最大亮度
	遥控器+-键可任意增减亮度
按键	短按可切换4个亮度档或关灯
	长按1秒可直接关灯
	长按3秒可保存自定义亮度到4个档位 解释：例如原先4个档分别代表6% 18% 50% 100%，短按选择档位，例如工作在50%亮度状态，此时旋转旋钮改变亮度到10%，按键长按3秒保存亮度，灯会先灭又亮，代表保存完毕，4个档位就变成了6% 10% 18% 100%

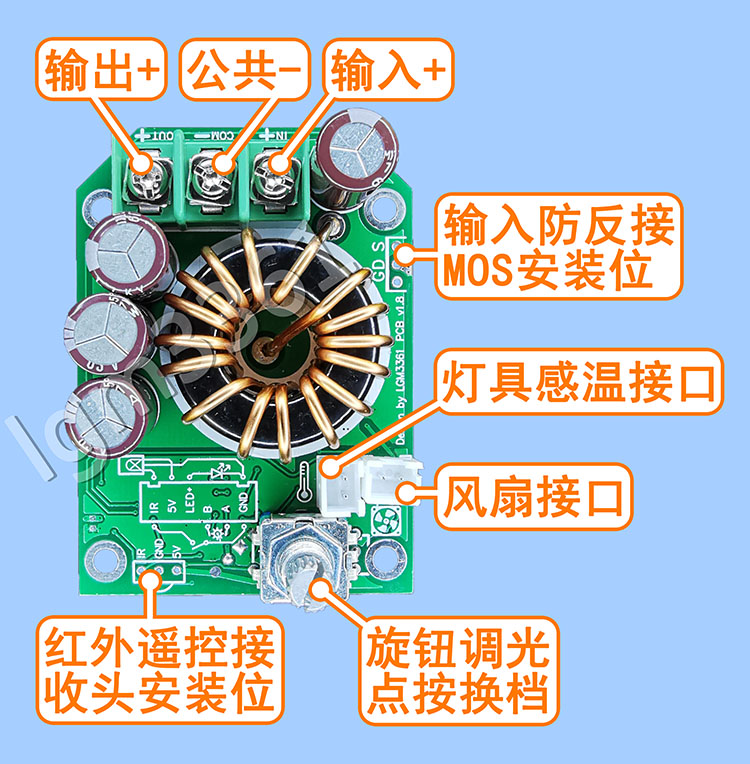

• 装配说明

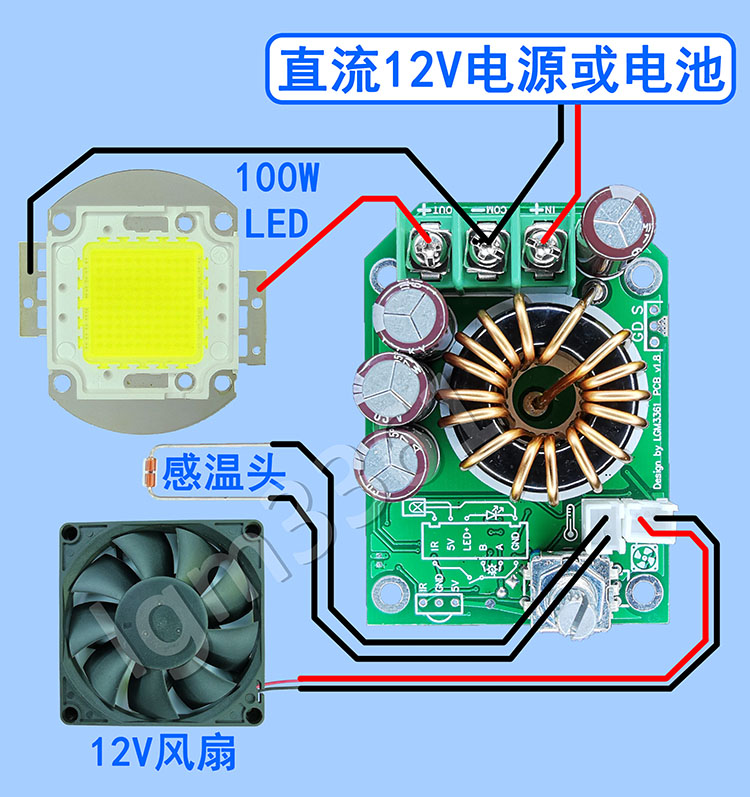

上图是典型接线方式示例，感温头最好用固化导热胶，滴固在最靠近LED的热板上。

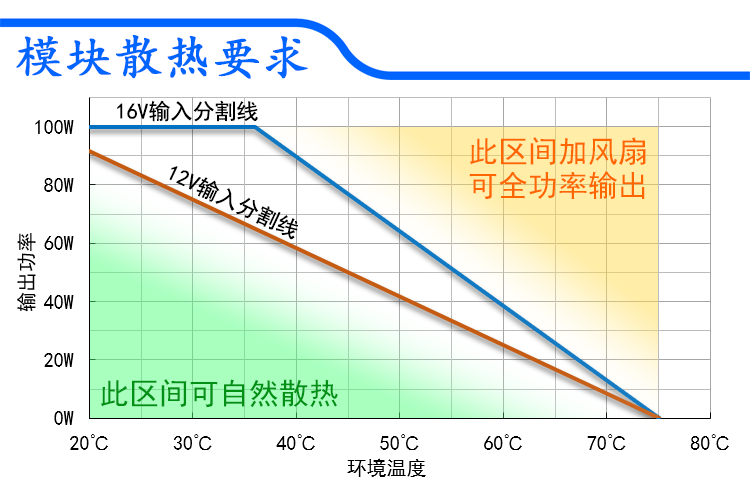

风扇的工作电压需要与电源电压匹配，输入10至16V可配12V风扇，更高输入电压建议配24V风扇。
灯具感温头达到50度就开始风扇提速，达到60度以上就逐渐下降输出功率。
如果用于吸顶灯，使用分散的灯珠，并且自然散热能力足够，就可以不装感温头和风扇。

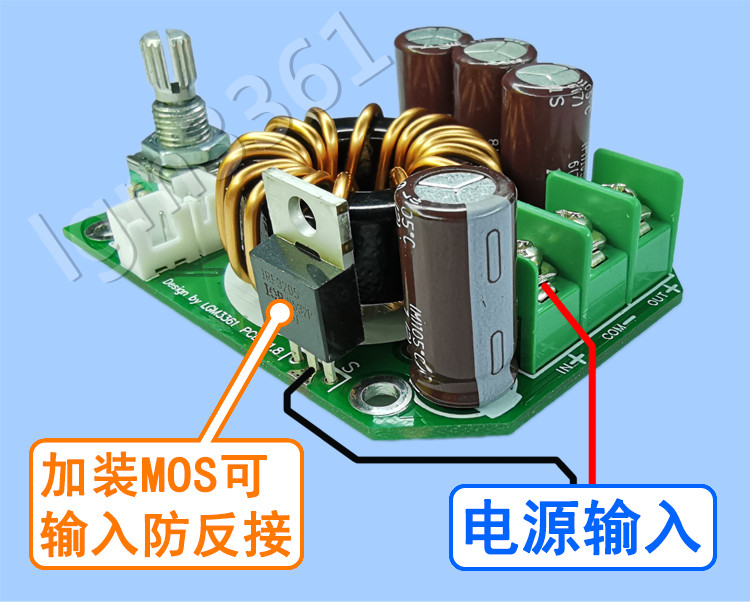

上图是防反接MOS管安装方式和输入接线方式，适用于电池供电场景。MOS管建议使用内阻10毫欧以下的，5毫欧更佳，以降低满载发热。

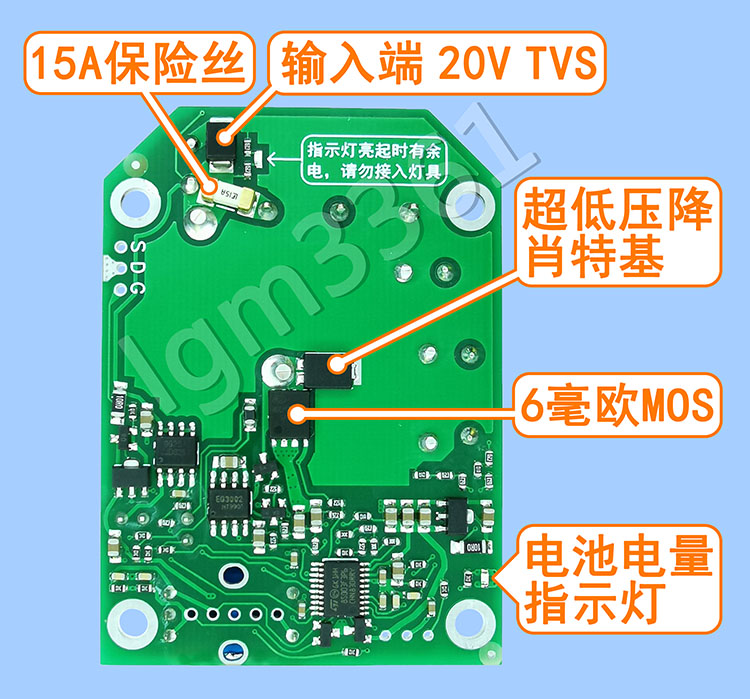

如果无防反接的情况下接反电池，会烧输入端15A保险丝。

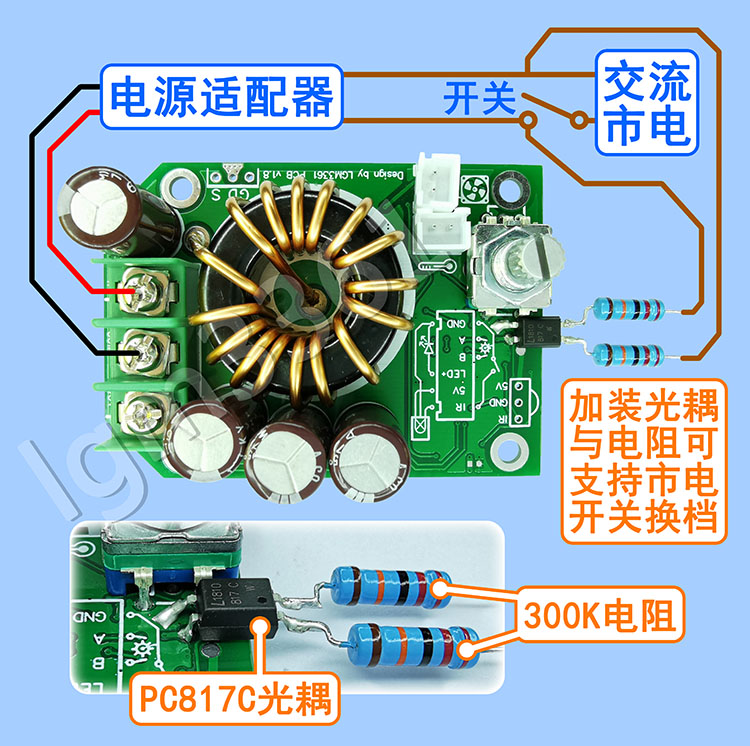

上图是市电开关换档功能的加装方式，适用于吸顶灯，利用墙壁开关换档。
PC817C光耦是电源最常见的光耦。采用两个300K 1W电阻是出于电阻耐压寿命考虑，并且提高浪涌和雷击耐力。

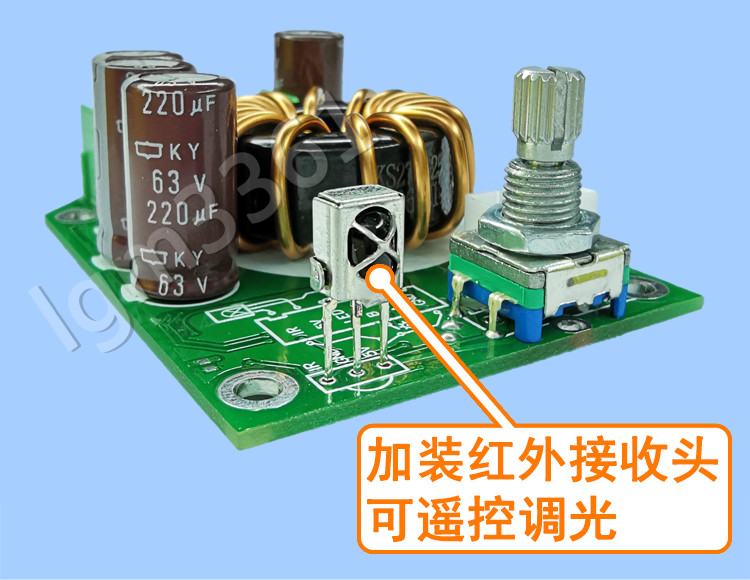

上图是红外接收头安装位置。建议同一个房间只安装一个接收头，多盏遥控灯可能导致遥控牵连。
遥控仅支持NEC信号格式，可支持学习NEC格式的任何遥控器。

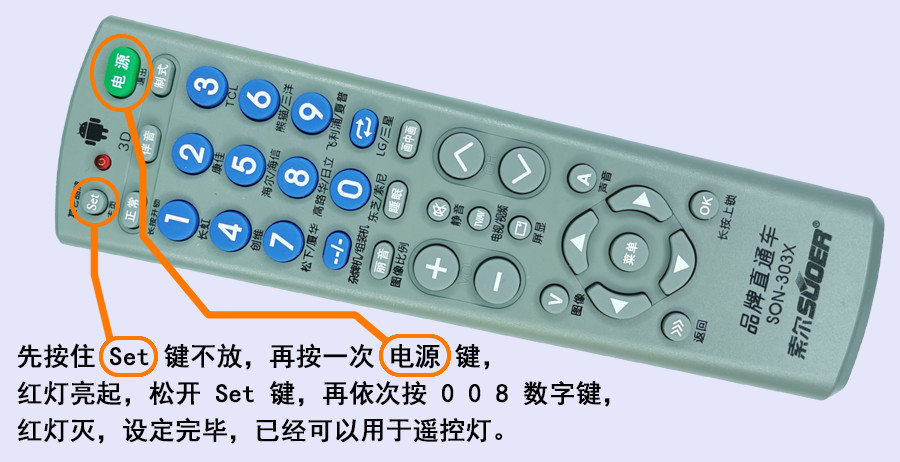

出厂默认已适配【索尔SON-303X】此款万能电视遥控器，根据下图步骤对遥控器设置一下就可直接使用。

• 调试说明

出厂默认参数是最大输出0.3A，可用来简单测试灯珠。


断电状态下，先连接好灯具，如果灯具有安装感温头，也要连接好感温头。
还要时刻注意防止电路元件碰到任何金属物件或机壳，以免损坏模块。

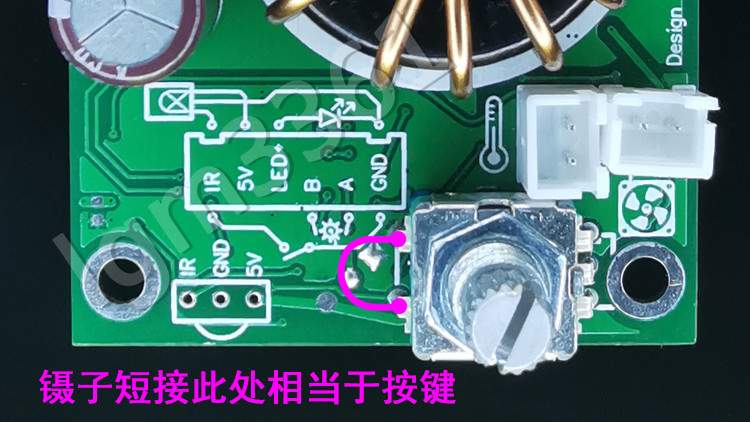

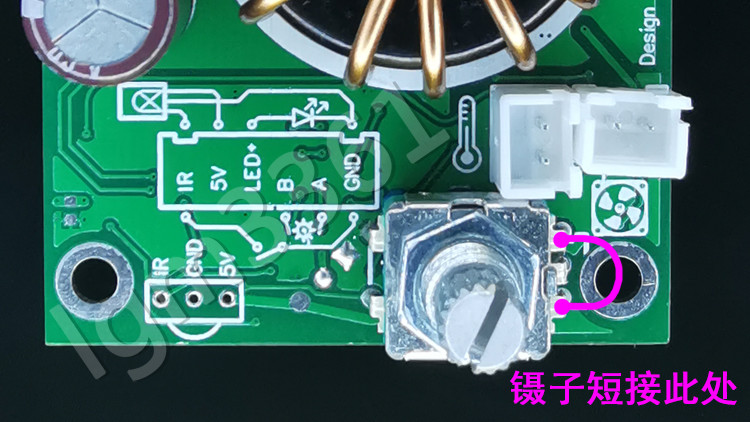

用镊子保持短接编码器3个脚的两侧（如上图），再通电，蓝色指示灯处于不停渐变状态，代表已经进入第1阶段调试模式，镊子可以松开。
如果指示灯不是渐变状态，就未进入调试模式，需要断电，随意旋转一下旋钮，再用镊子短路，再通电尝试。

第1阶段调试模式 -- 指示灯处于不停渐变状态


• 如需恢复出厂设置，就长按3秒编码器，恢复完成后自动退出调试模式，进入常规工作状态
• 如需修改编码器转向，就把编码器往想要的增亮度方向旋转一圈，蓝指示灯闪两次表示识别成功
• 如需学习陌生的遥控器指令，就把新遥控器对准接收头，按住遥控+键不放，3秒后蓝指示灯闪一下（如果无反应就是不支持此遥控），代表开始学习，然后依次按下遥控的-、0、1、2、3、4、5、6、7、8、9，最终蓝指示灯会长亮1秒，代表12个按键学习成功
• 如果想保存生效这一阶段所修改的参数，就短按一下编码器（或按一下遥控+键），进入第2阶段调试模式
  如果有调错东西，不想保存，也可直接断电，从头再来


第2阶段调试模式 -- 指示灯处于快闪状态


• 如需修改欠压保护和满电指示上限，例如改成10V欠压和14V满电，需要先把供电电压调整到10V（可调电源），然后编码器顺时针转一圈（或按一下遥控-键），蓝指示灯会闪一下，再把供电电压调整到14V，然后编码器顺时针转一圈（或按一下遥控-键），指示灯再闪一下，代表设置完毕
• 如需把欠压值和满电值恢复到默认值（10.5V和13V），就把编码器逆时针转一圈（或长按遥控-键3秒），蓝指示灯会长亮1秒，代表设置完毕
• 如需保存生效第1和第2阶段所修改的全部参数，就长按3秒编码器，保存参数并自动退出调试模式，进入常规工作状态
• 如需校准输出最大电流，就短按一下编码器（或按一下遥控+键），进入第3阶段调试模式


第3阶段调试模式 -- 指示灯处于长亮状态


• 此时会有小电流输出点亮灯具，此时观察灯具的工作电流，旋转编码器（或按遥控+-键），让输出电流达到灯具的设计额定电流（需要预先接入电流表，或者观察供电总功率）。
  按遥控器数字键也可快捷到达指定电流附近，数字0代表0.31A、数字1代表0.62A……数字9代表3.1A。
  调整合适之后，长按3秒编码器（没装编码器就看下方图片），保存此前的全部参数并自动退出调试模式，进入常规工作状态
