第1章:初试电源,确认功能完好

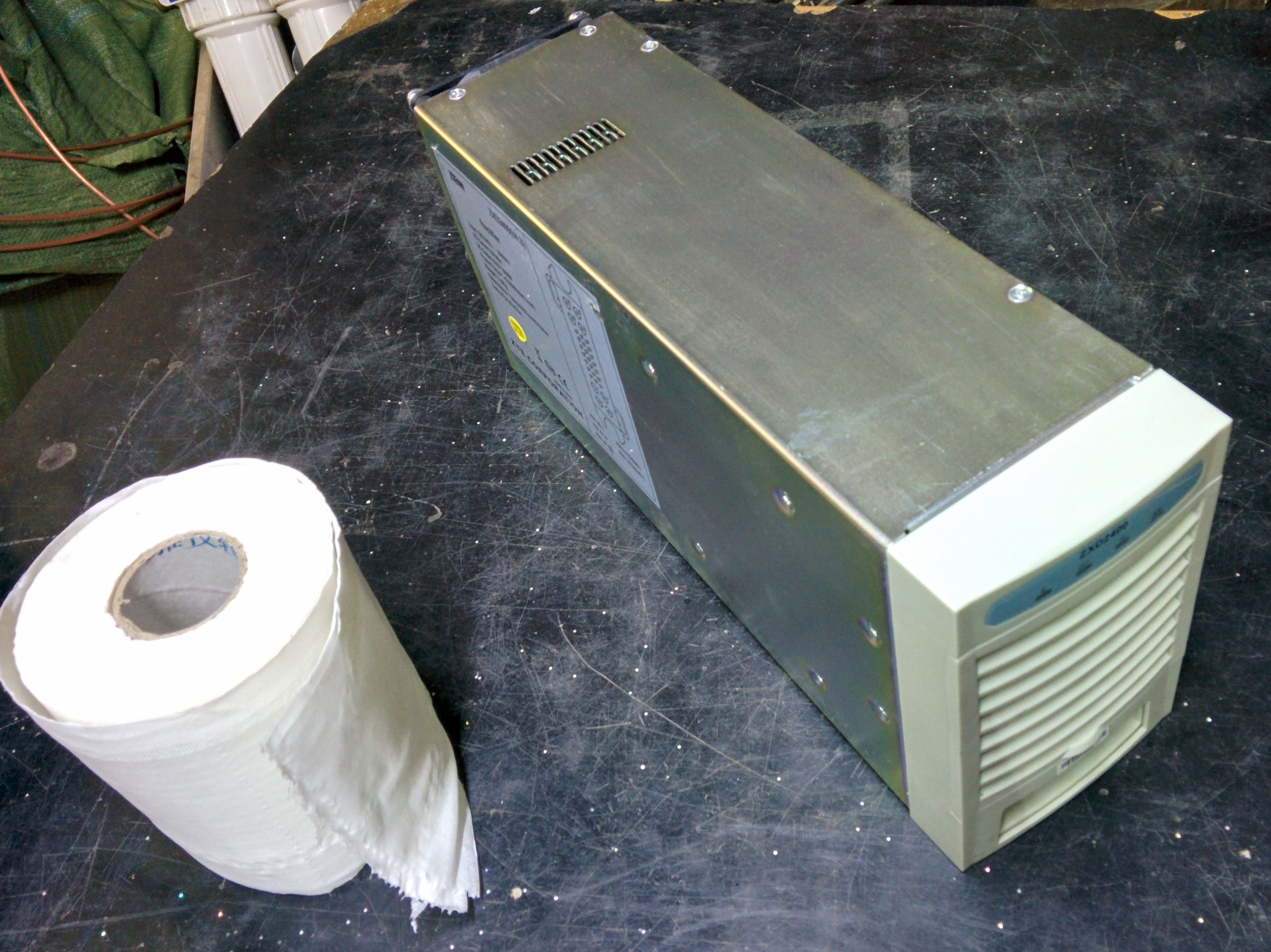

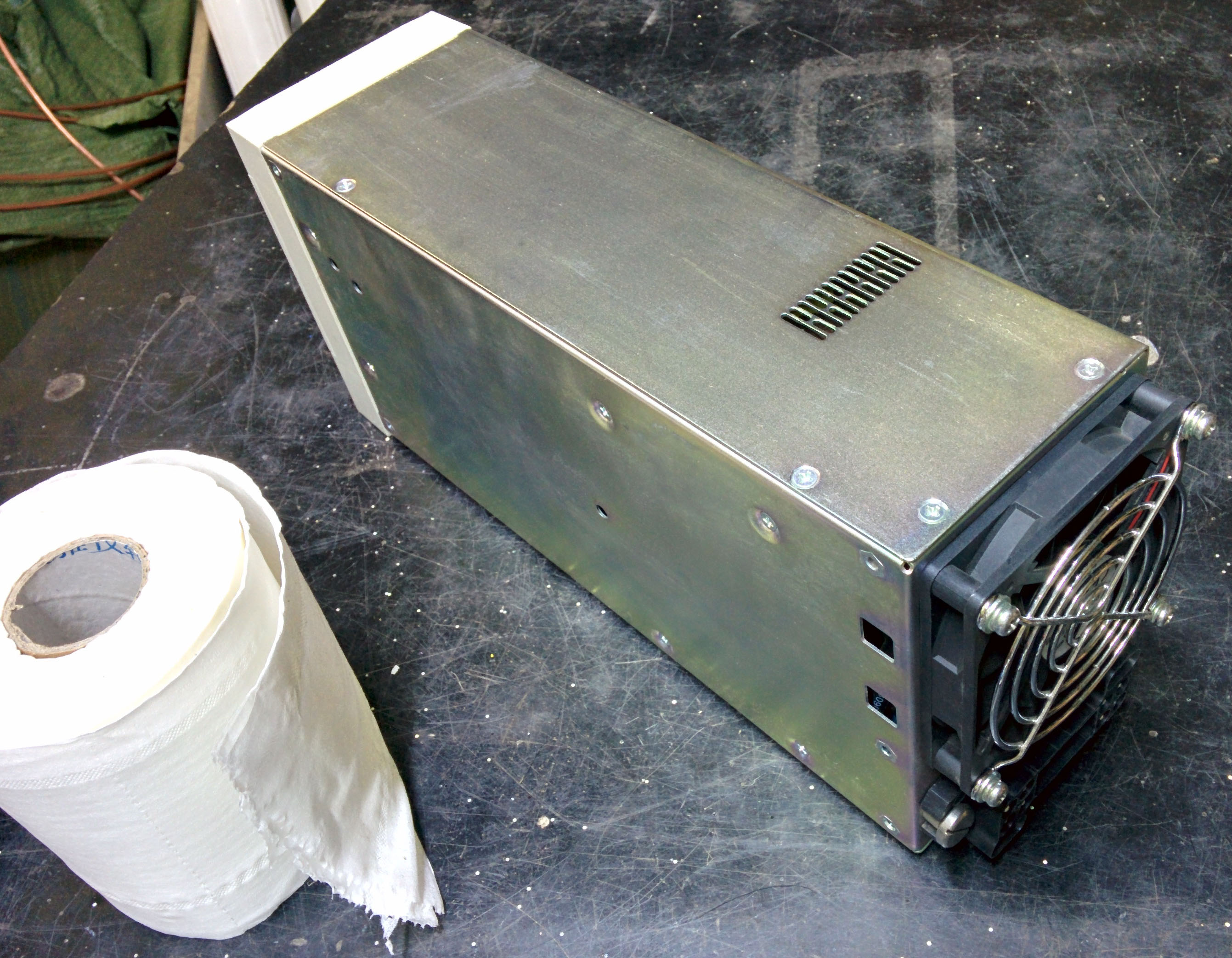

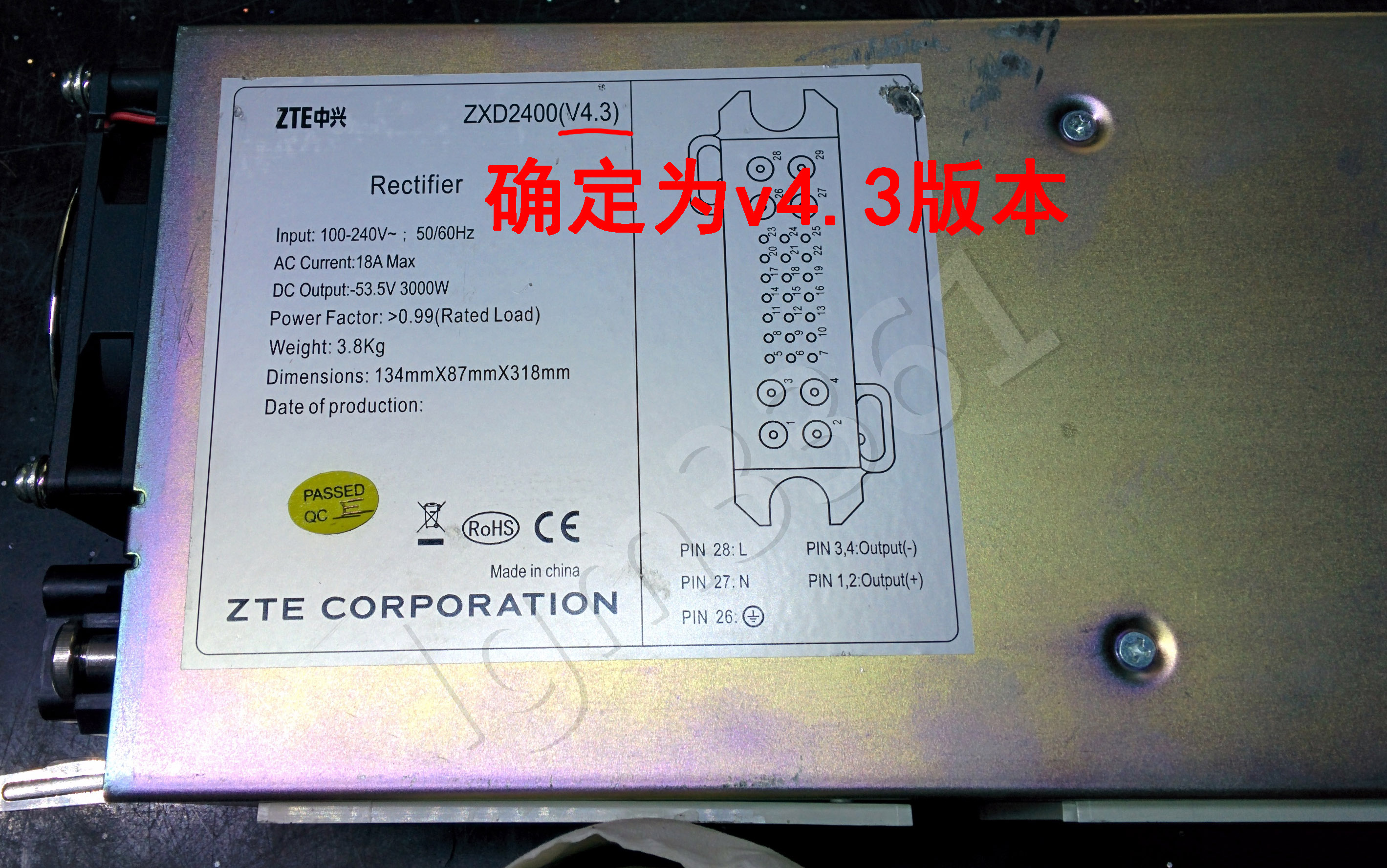

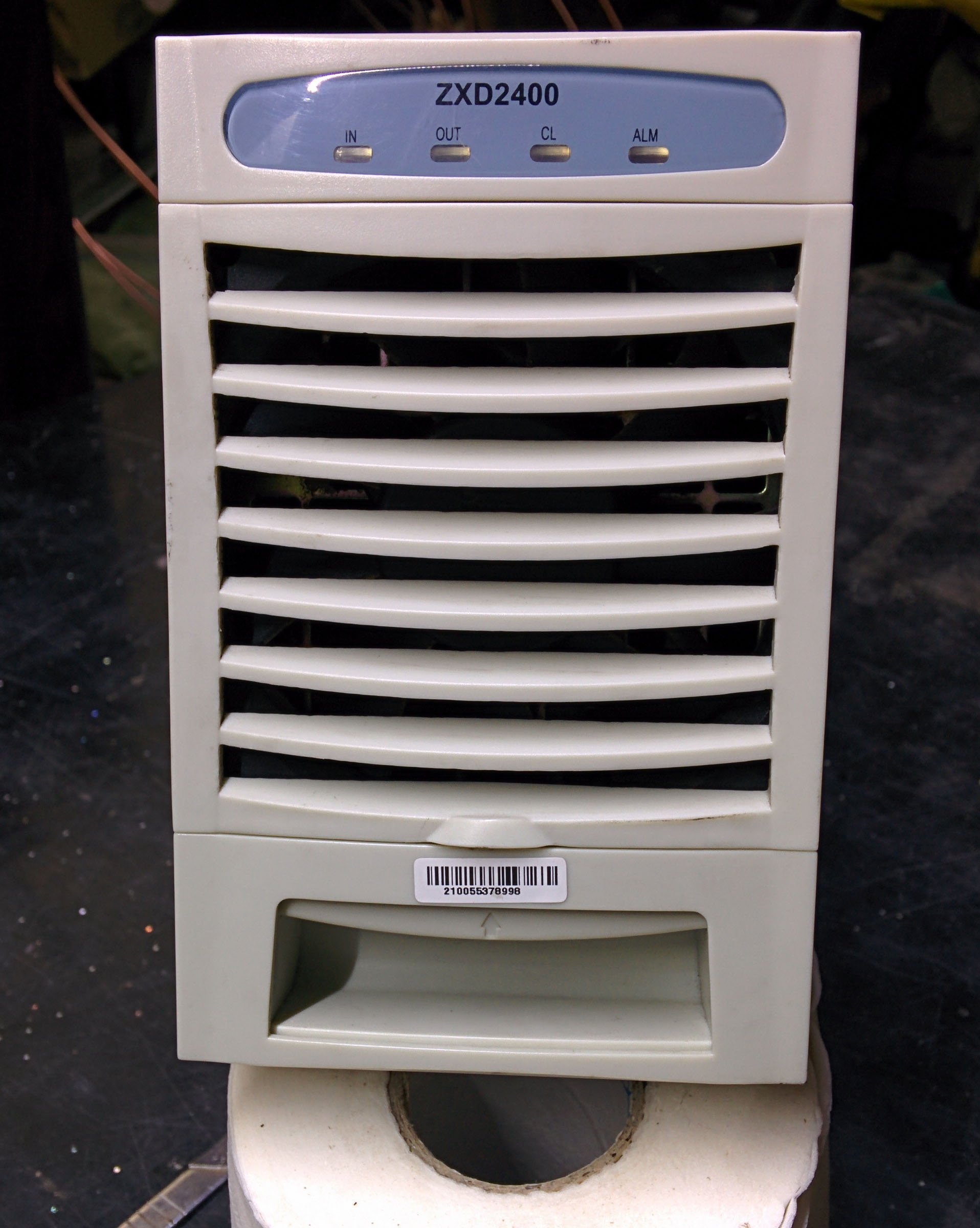

首先是电源的原装外观照片

[点图放大]

[点图放大]

[点图放大]

[点图放大]

[点图放大]

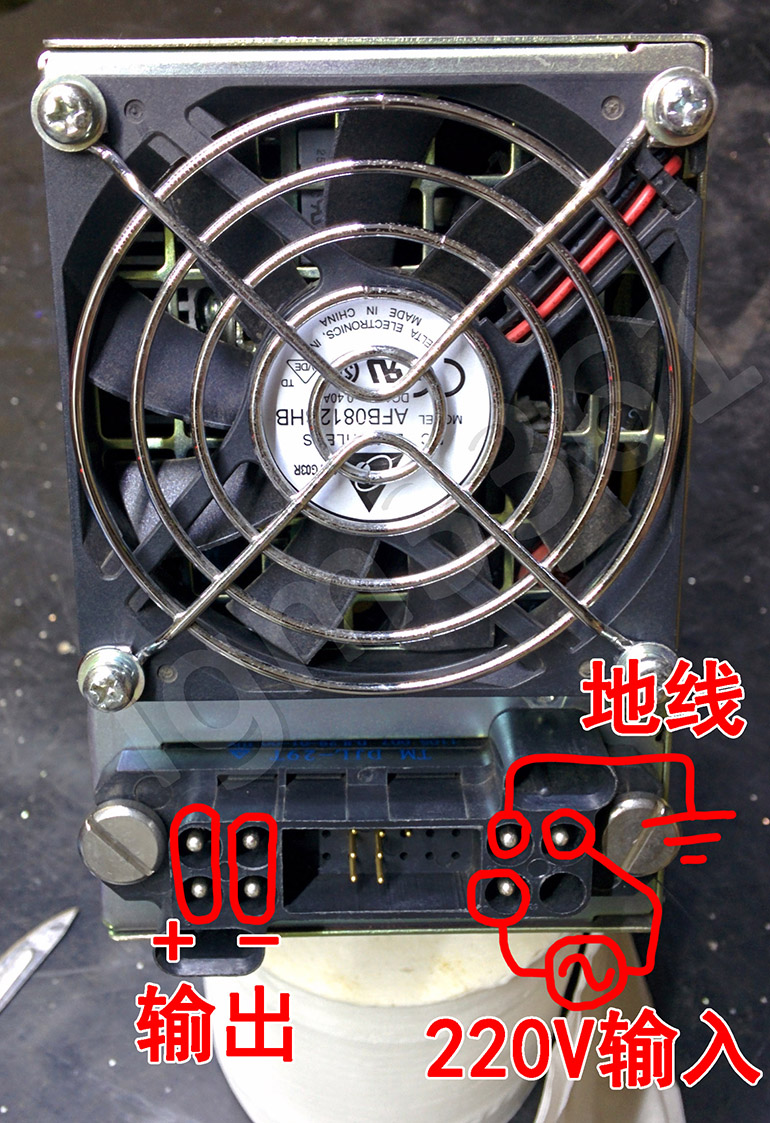

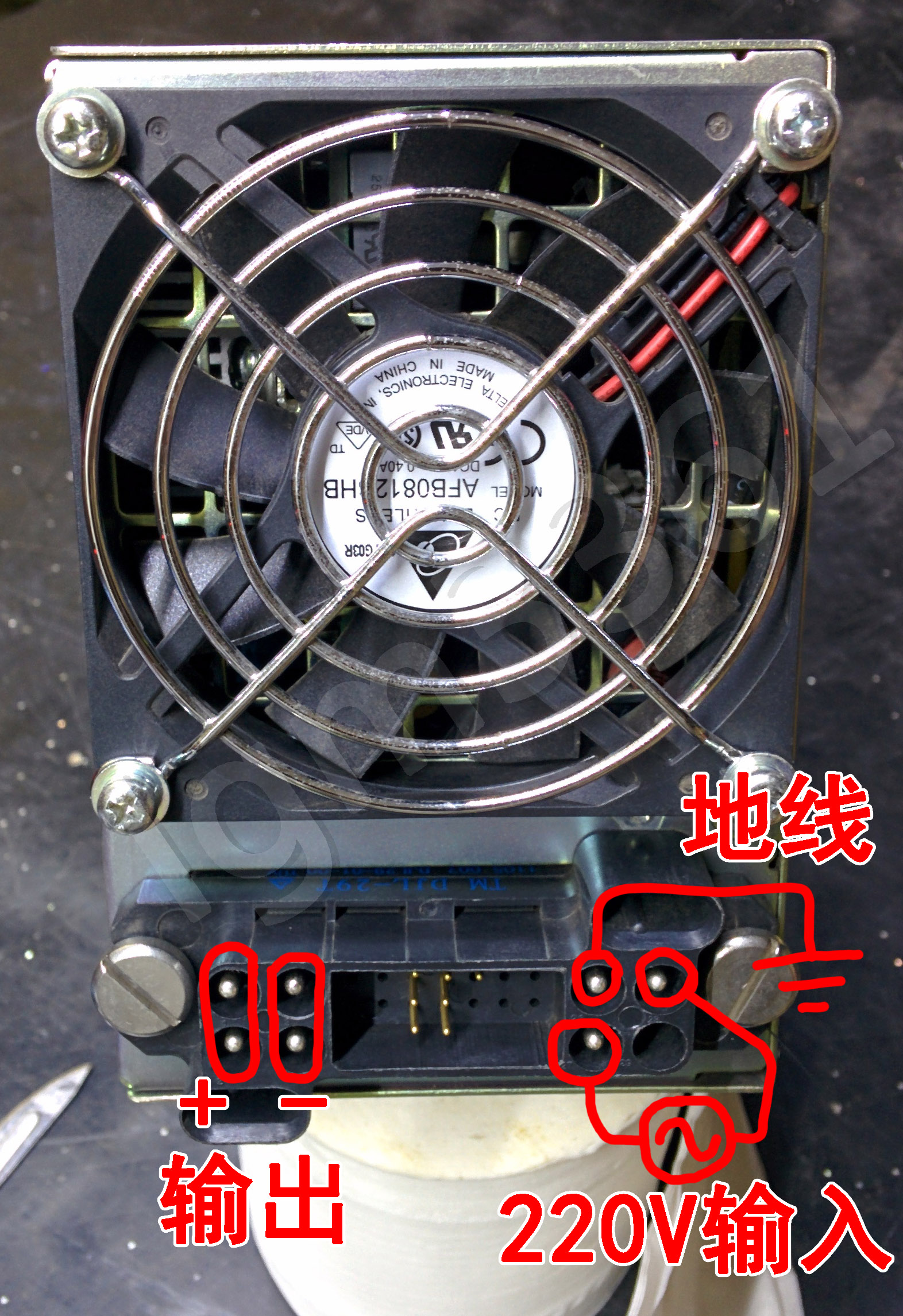

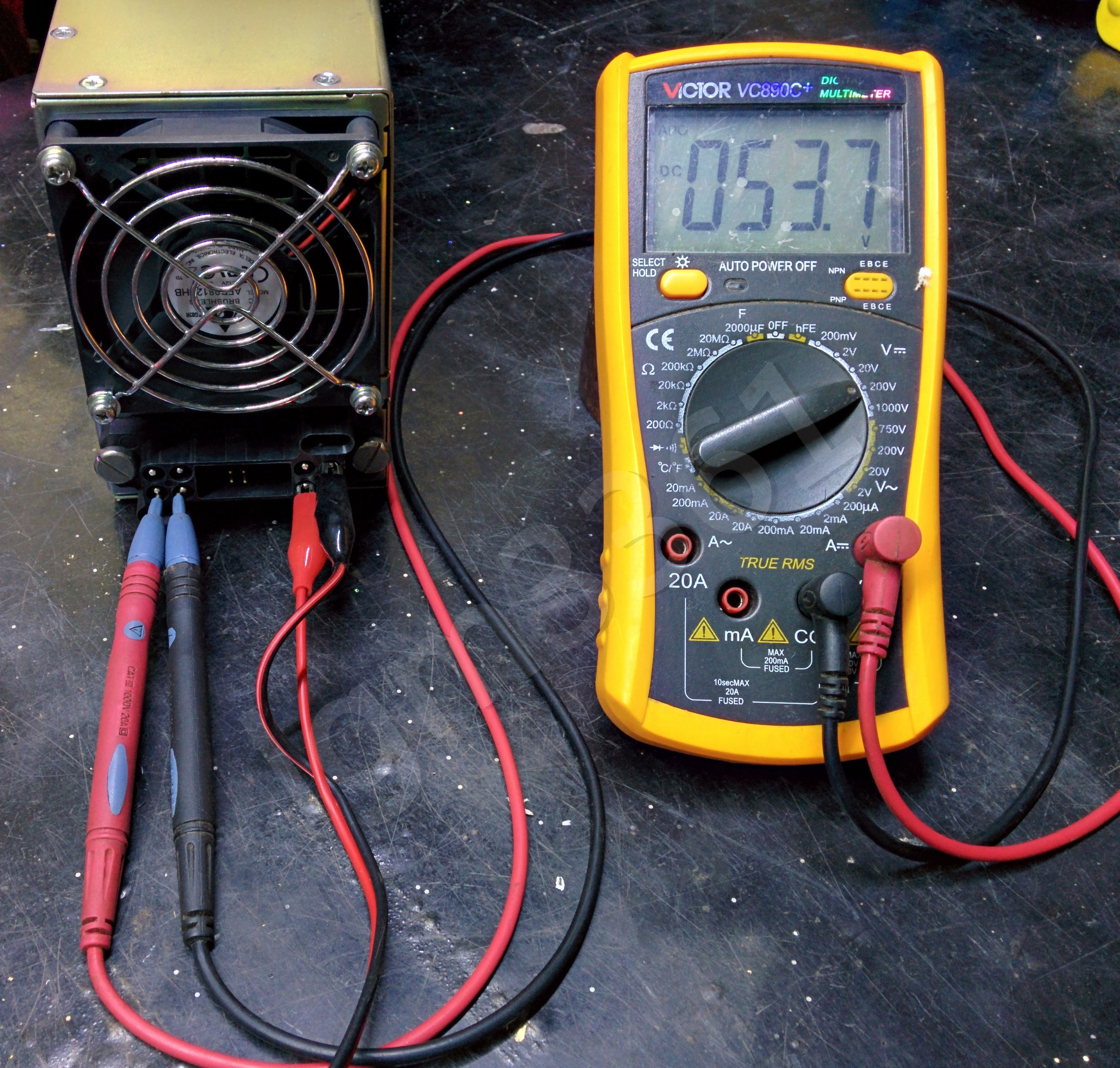

接好输入线,进行首次通电

[点图放大]

电源正常工作,有电压输出,风扇低速运转。
随着运行时间的增加,电源的温度会慢慢上升,从电源的外壳可以摸出来。
一般运行个几分钟左右风扇就会全速运转了,除非天气比较冷(约25摄氏度以下),风扇就不会提速。



[点图放大]

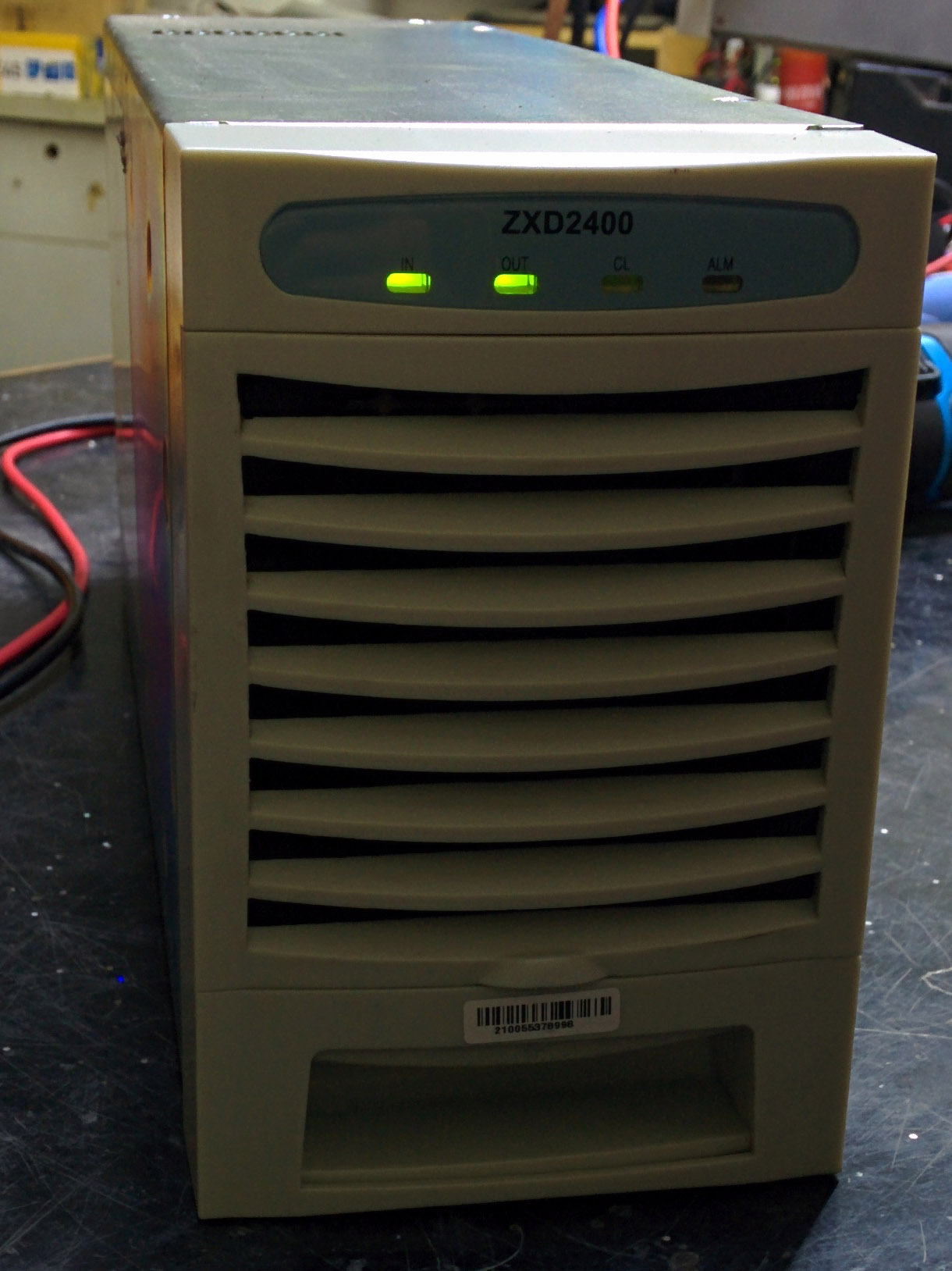

前面板亮起两个绿灯

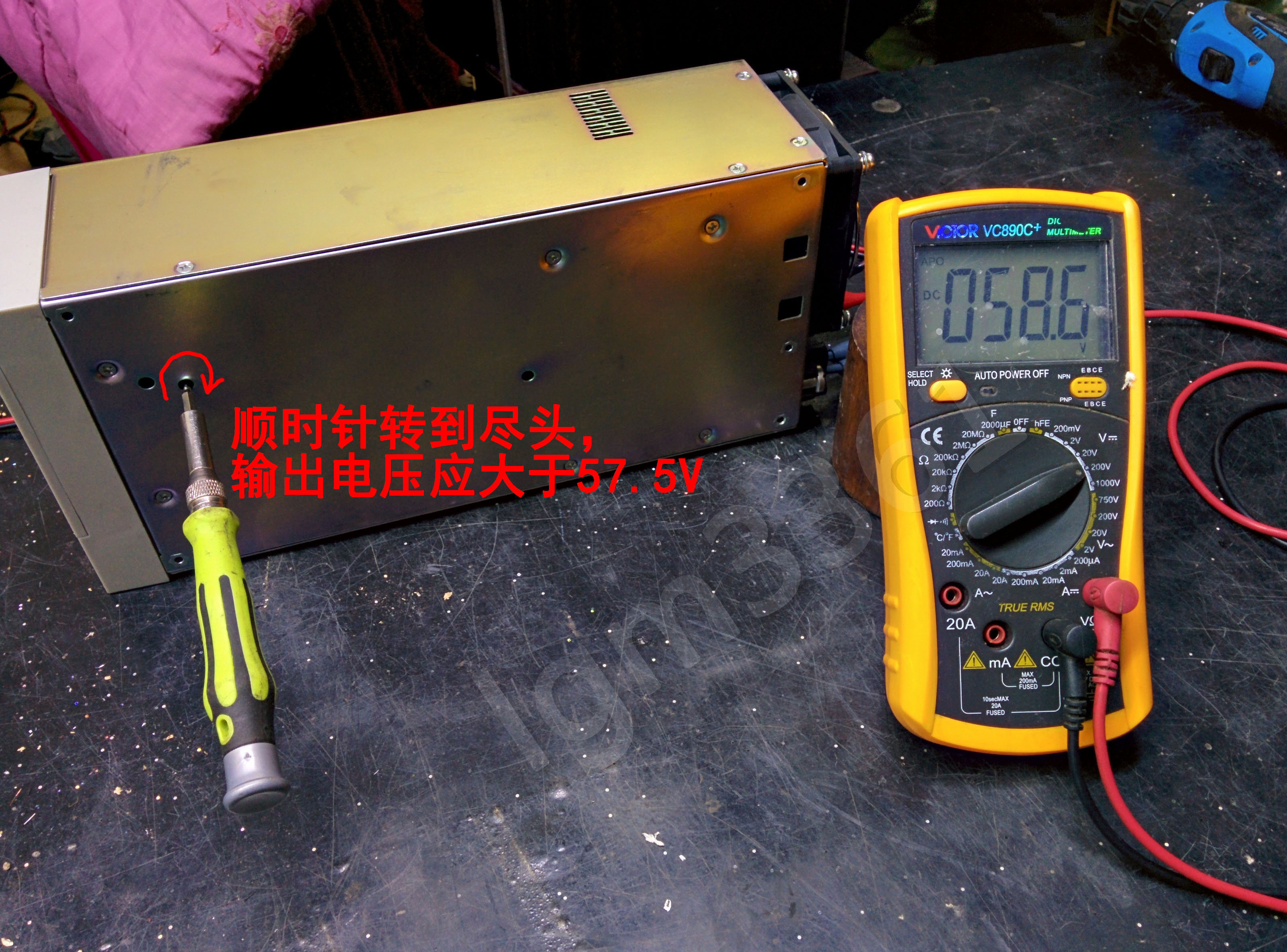

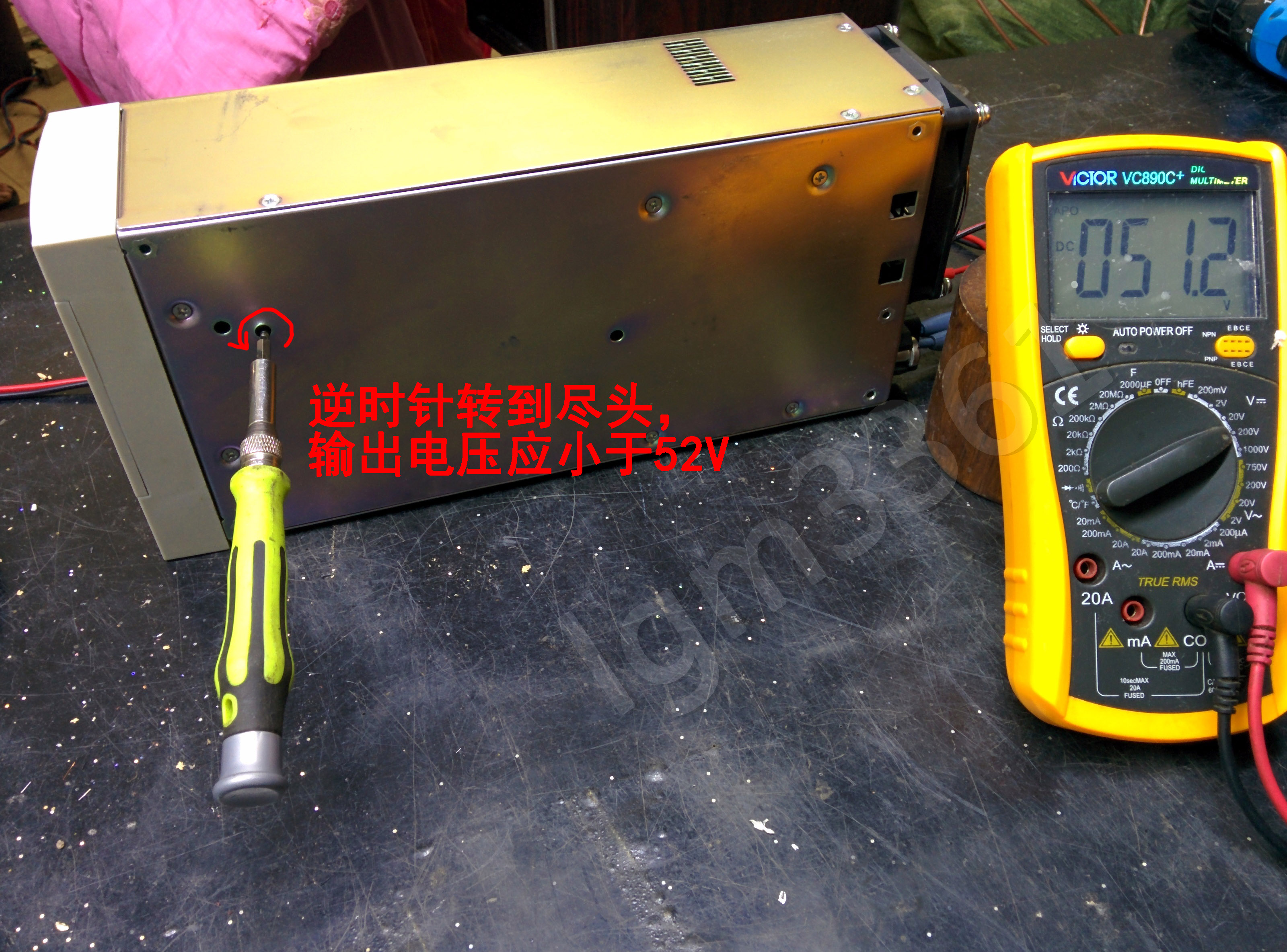

找个合适的一字小螺丝刀,调整电源里的一个多圈电位器,检查输出电压是否合格

[点图放大]

[点图放大]

好了,测试完电压别急着把电压调回去,别管他就让它在最低,这个在之后的改装步骤里会起到作用。

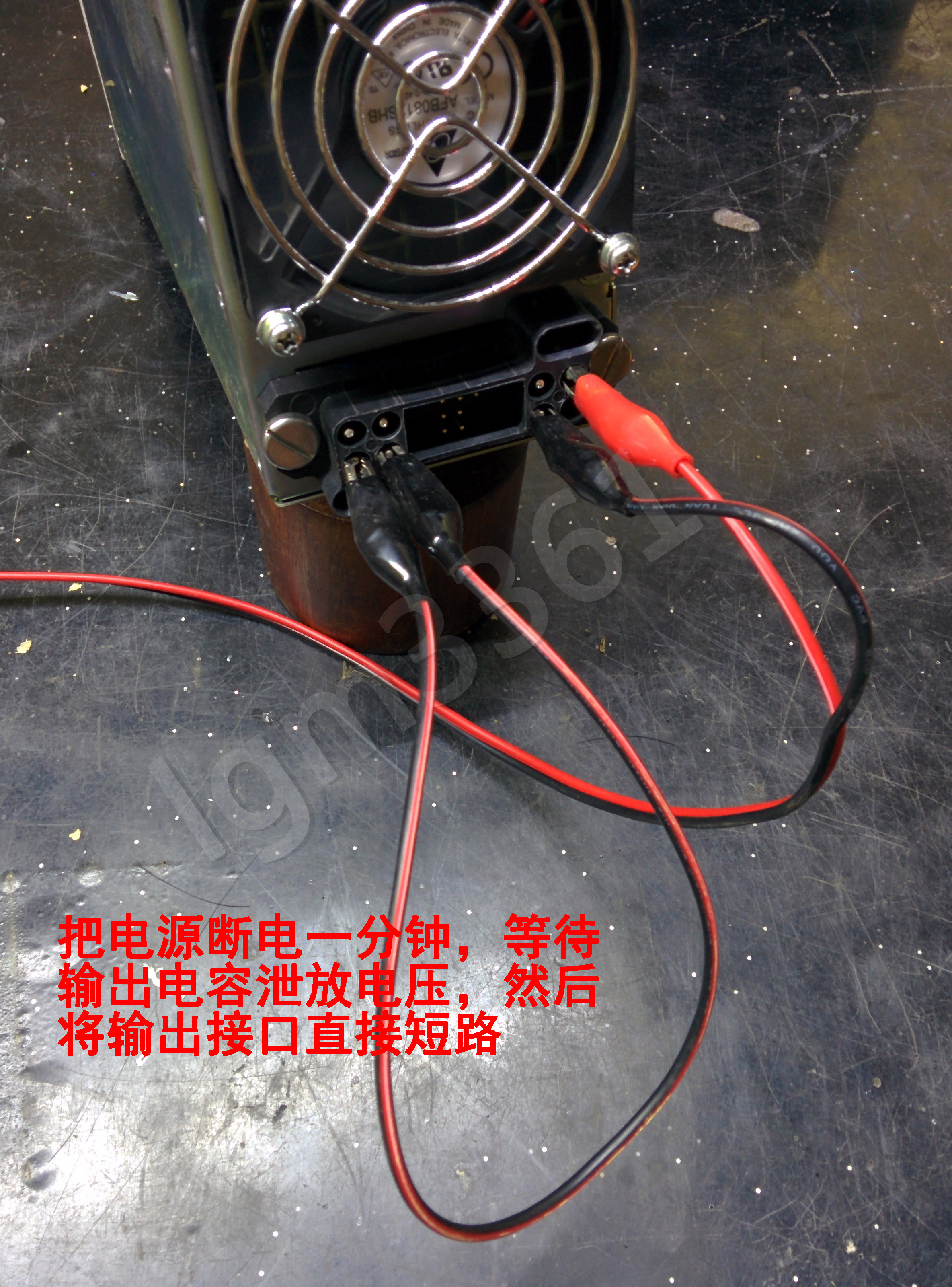

[点图放大]

接好短路之后,给电源插电

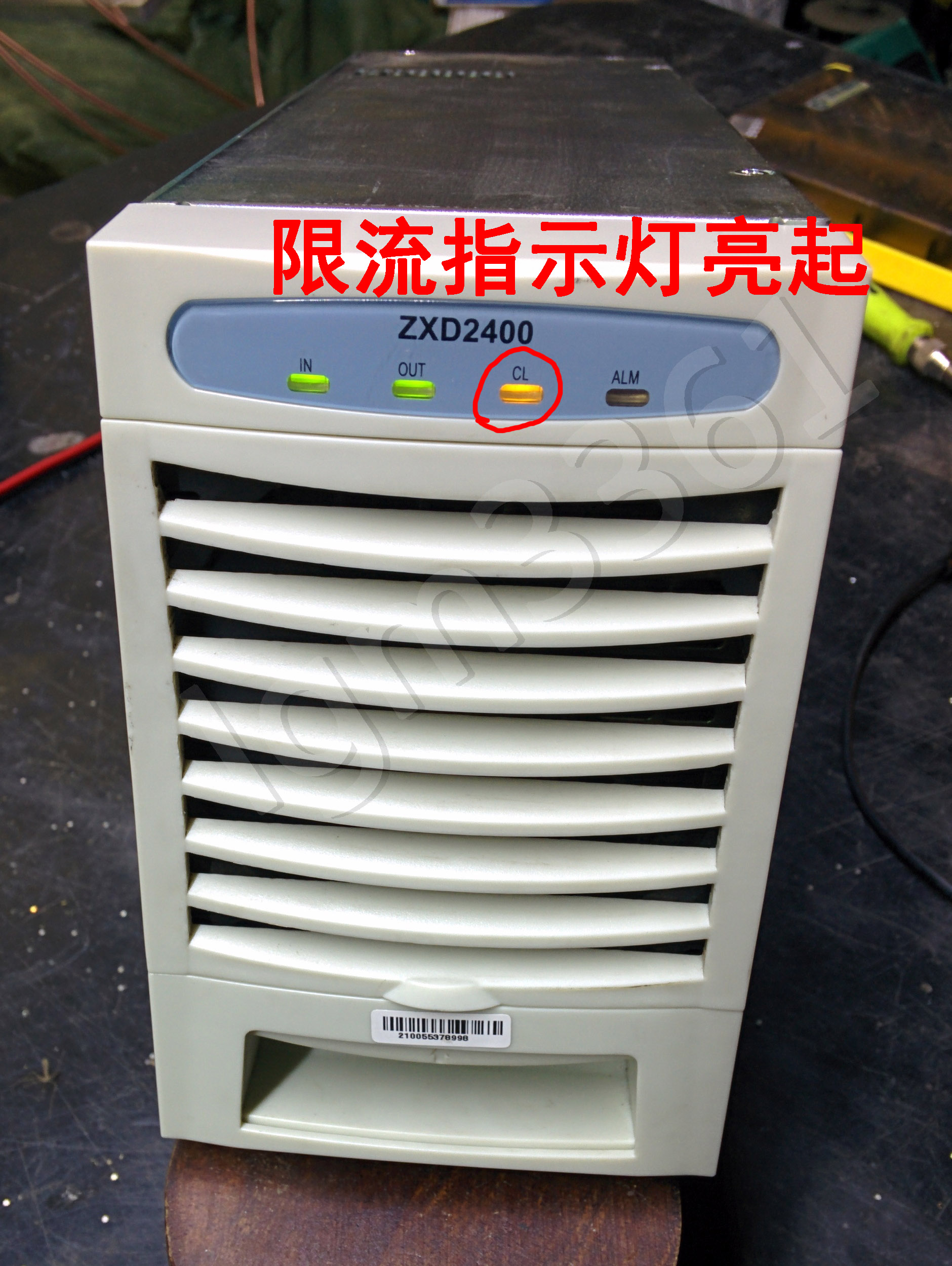

[点图放大]

原装不改的电源,直接短路的时候会有5-10A的电流输出,电线越粗,电流就越小。如果你的线太细(0.5平方以下),电流会超过10A,电线可能会冒烟



至此电源测试完毕,如果测试的数据全部符合上述条件,就可以进行下一步改装。
如果有任意一项测试不对,那你就可以找卖家退货啦
