【120V】第4章:改次级整流


本章节非常重要!绝缘不良、接错、虚焊、短路都是危险的,容易导致炸机,一定要仔细对比多次检查

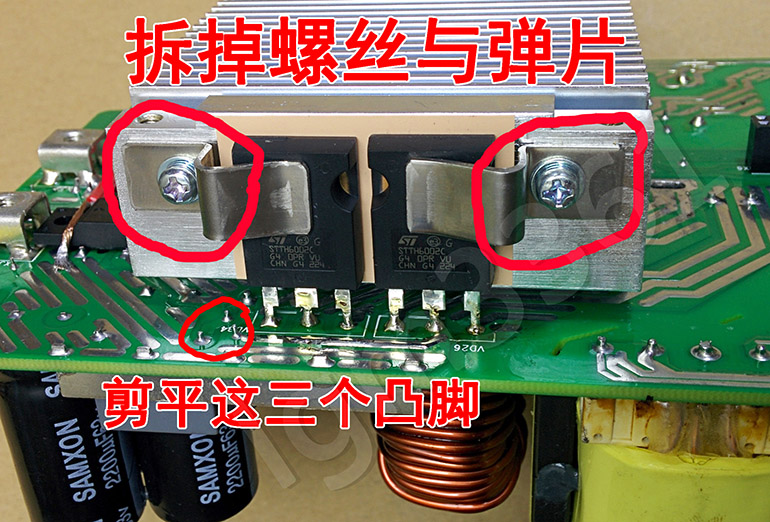

[点图放大]

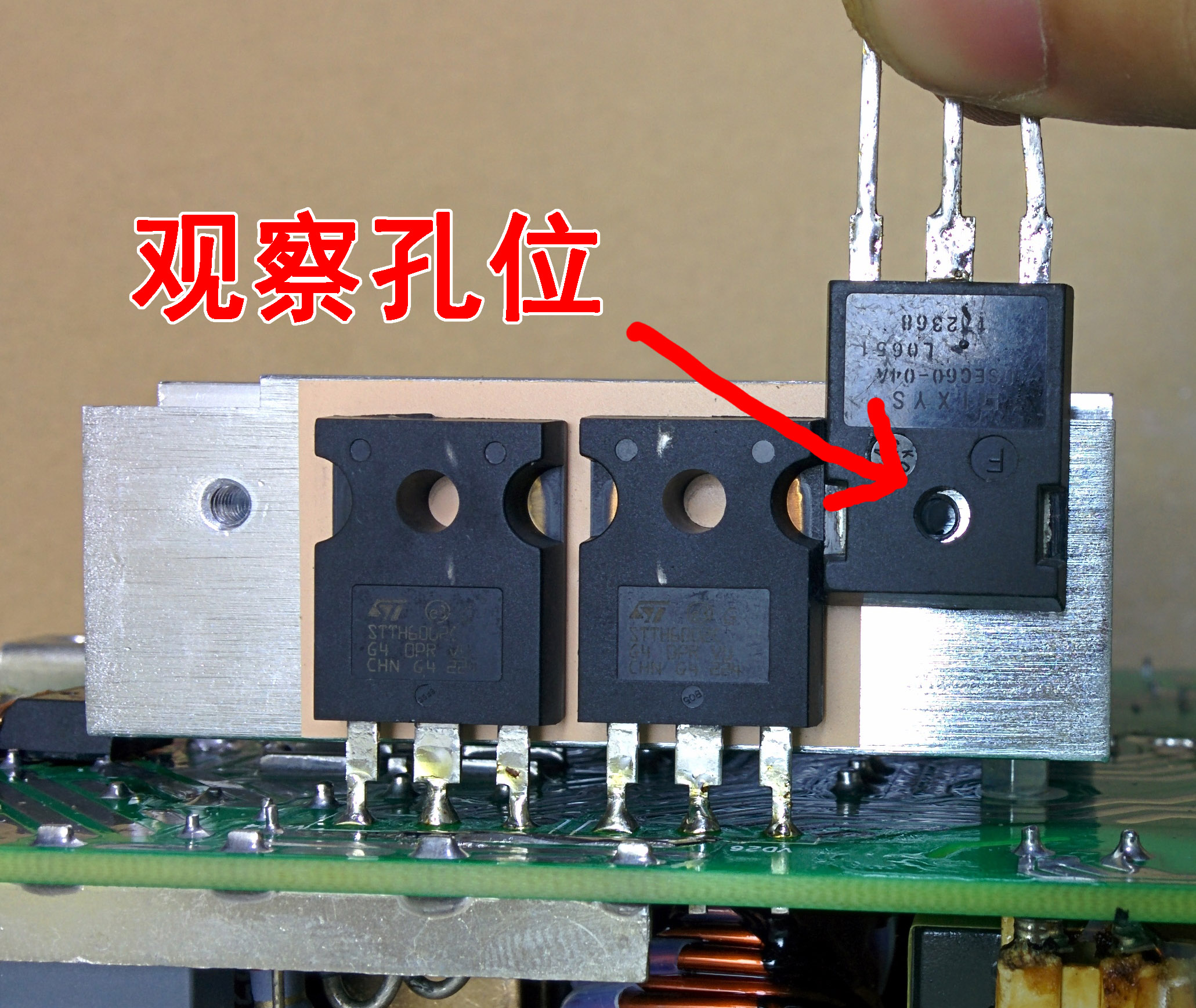

拿个整流管对比一下,看看安装位置是否足够,洞不对就要把原机的整流管挪开一点
挪的话不能暴力扭脚,要用烙铁溶锡才能挪

[点图放大]



我把原机右边的整流管往左靠拢了一点,原机左边的整流管没动,只要新的整流管能够徒手轻松把螺丝拧进去就算合格了

[点图放大]


[点图放大]

[点图放大]

[点图放大]

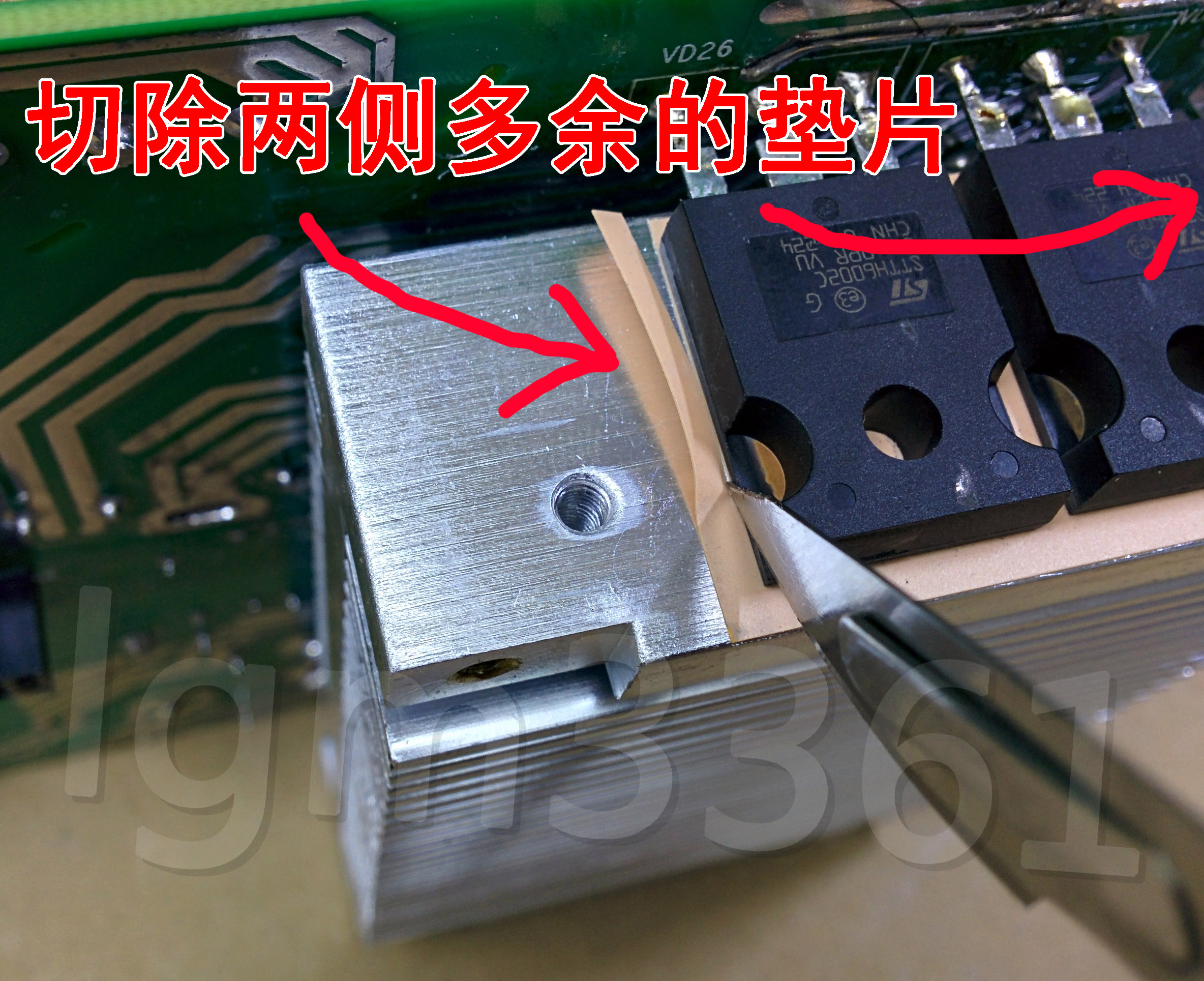

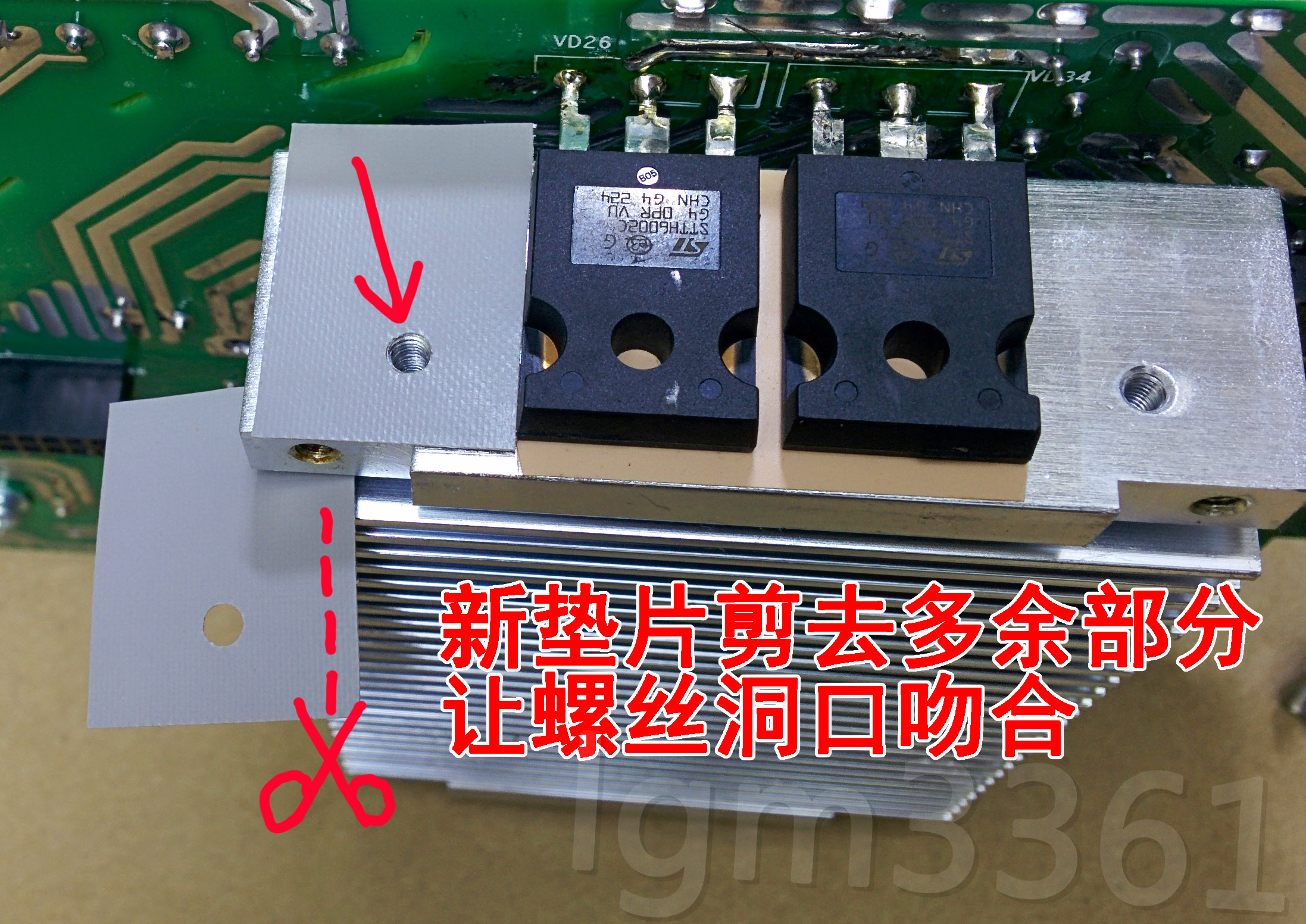

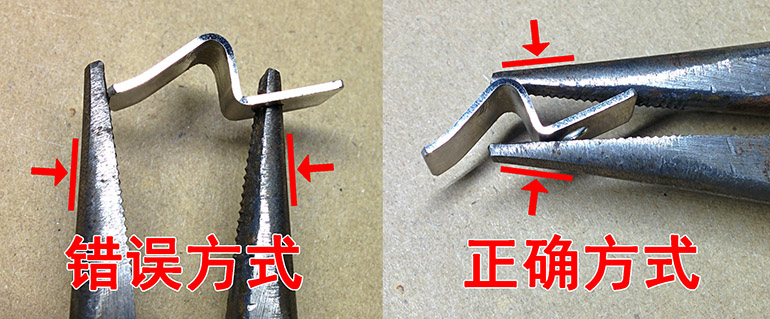

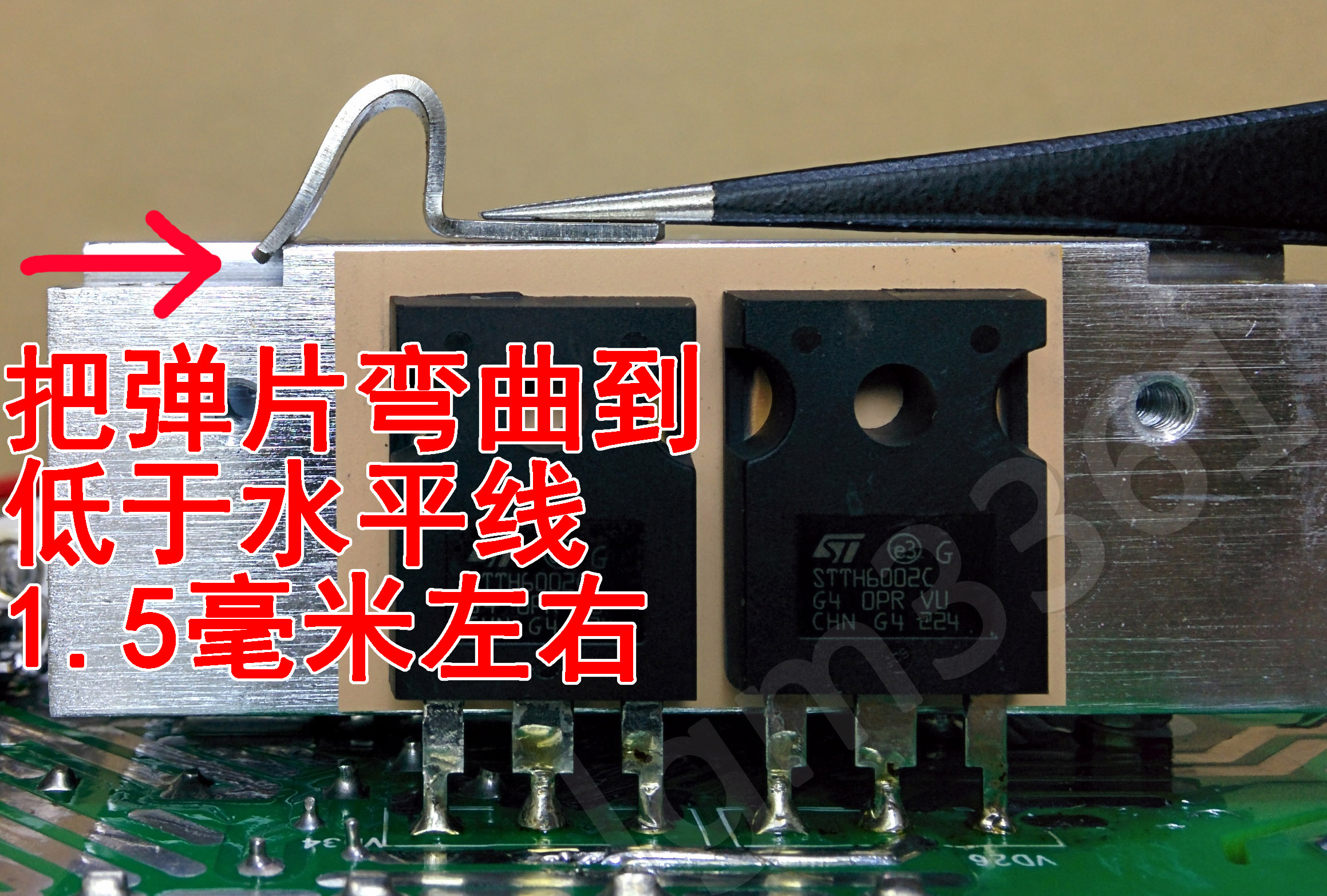

新管子先弯好合适的脚型再装,绝缘垫要平整不能有褶皱或重叠,保证散热效果;管子背面、绝缘垫两面、散热器表面要洁净,不能有沙子、金属突刺等杂物,保证绝缘良好。

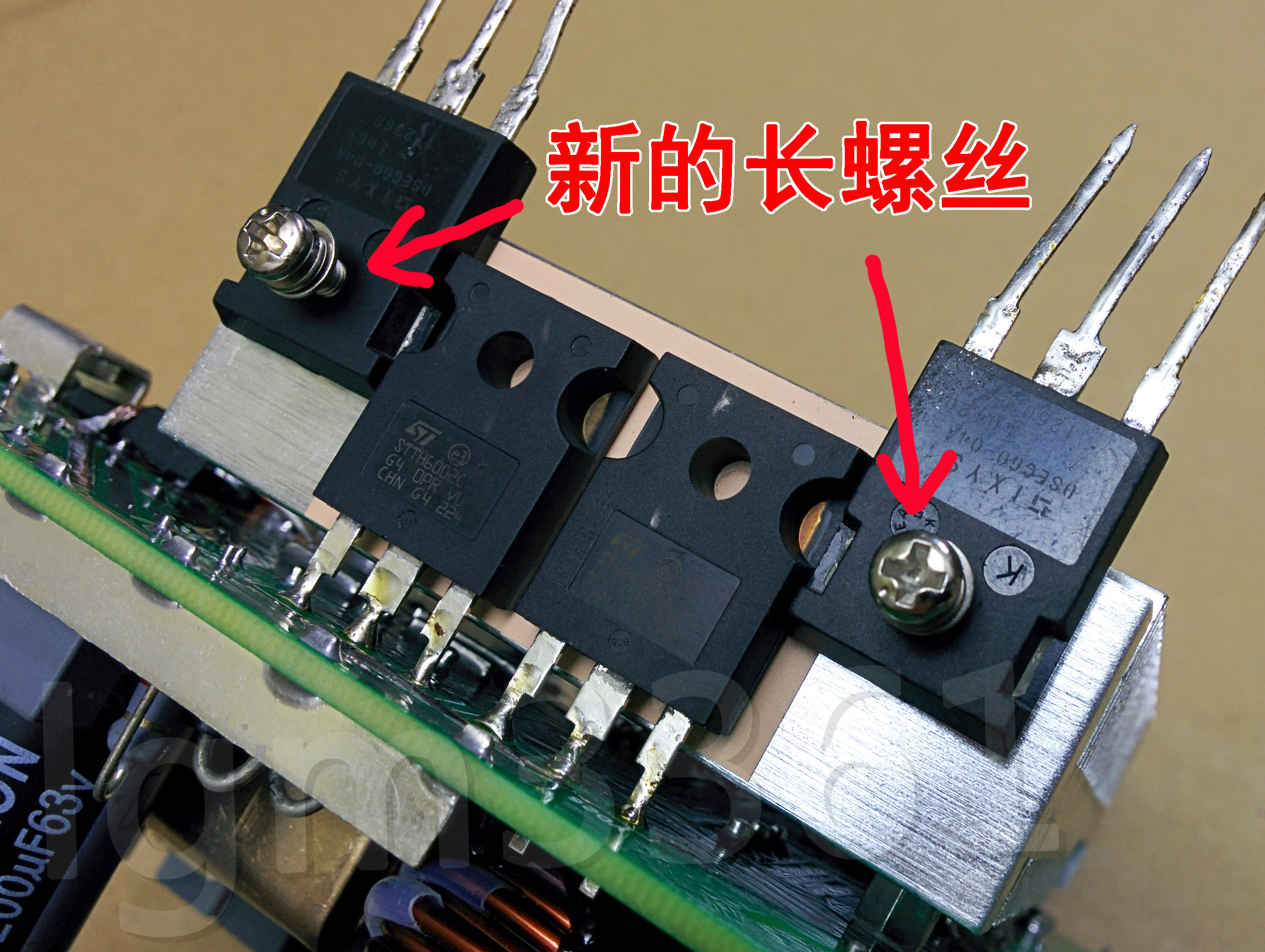

注意这螺丝的螺距很小,转动稍有阻力实际上就有很大压力了,容易拧断,建议只用两只手指的力气去拧就够了。

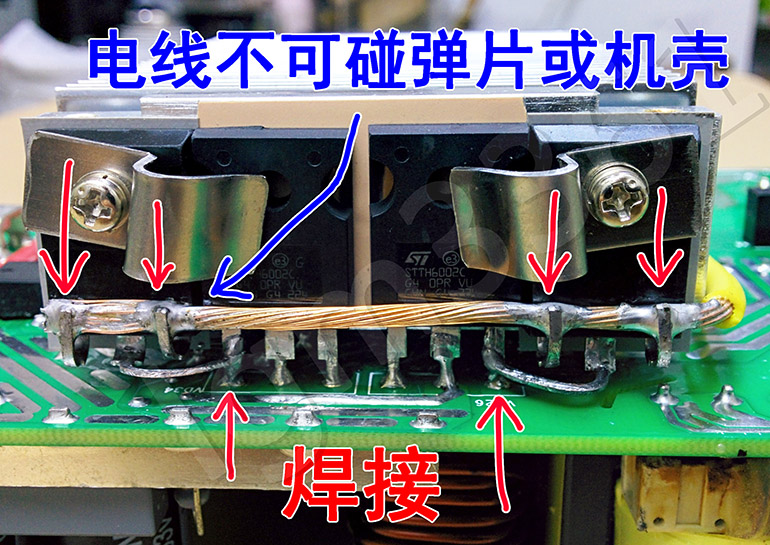

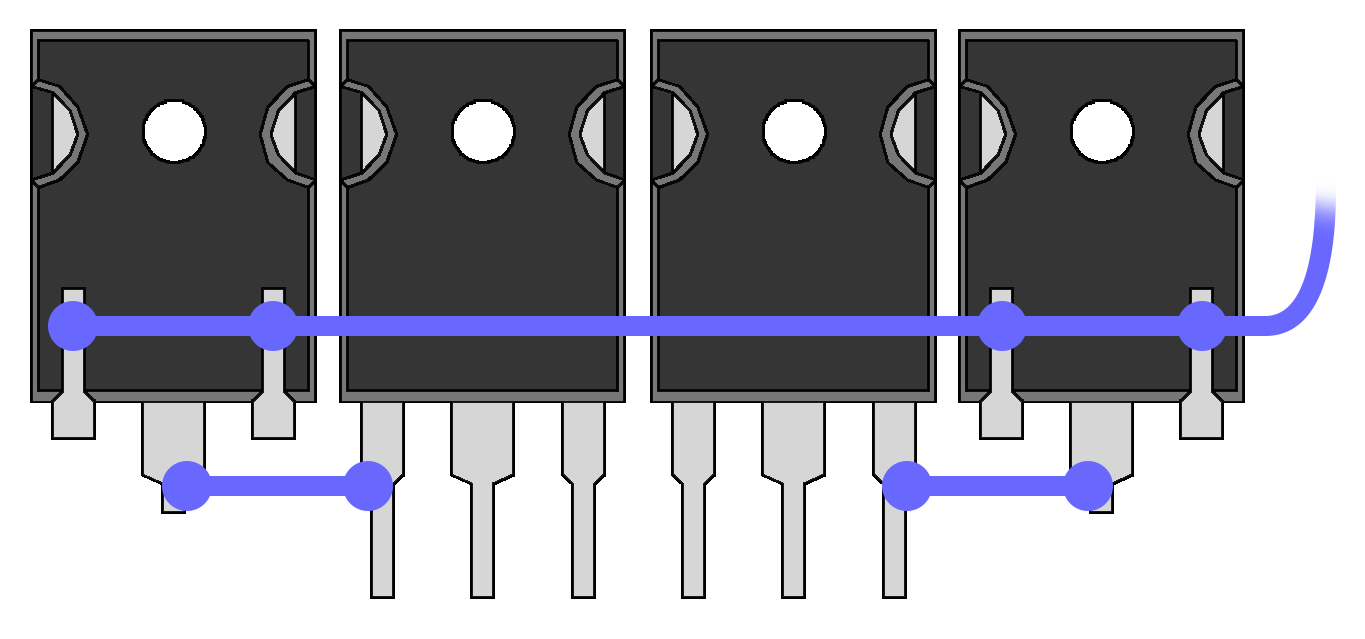

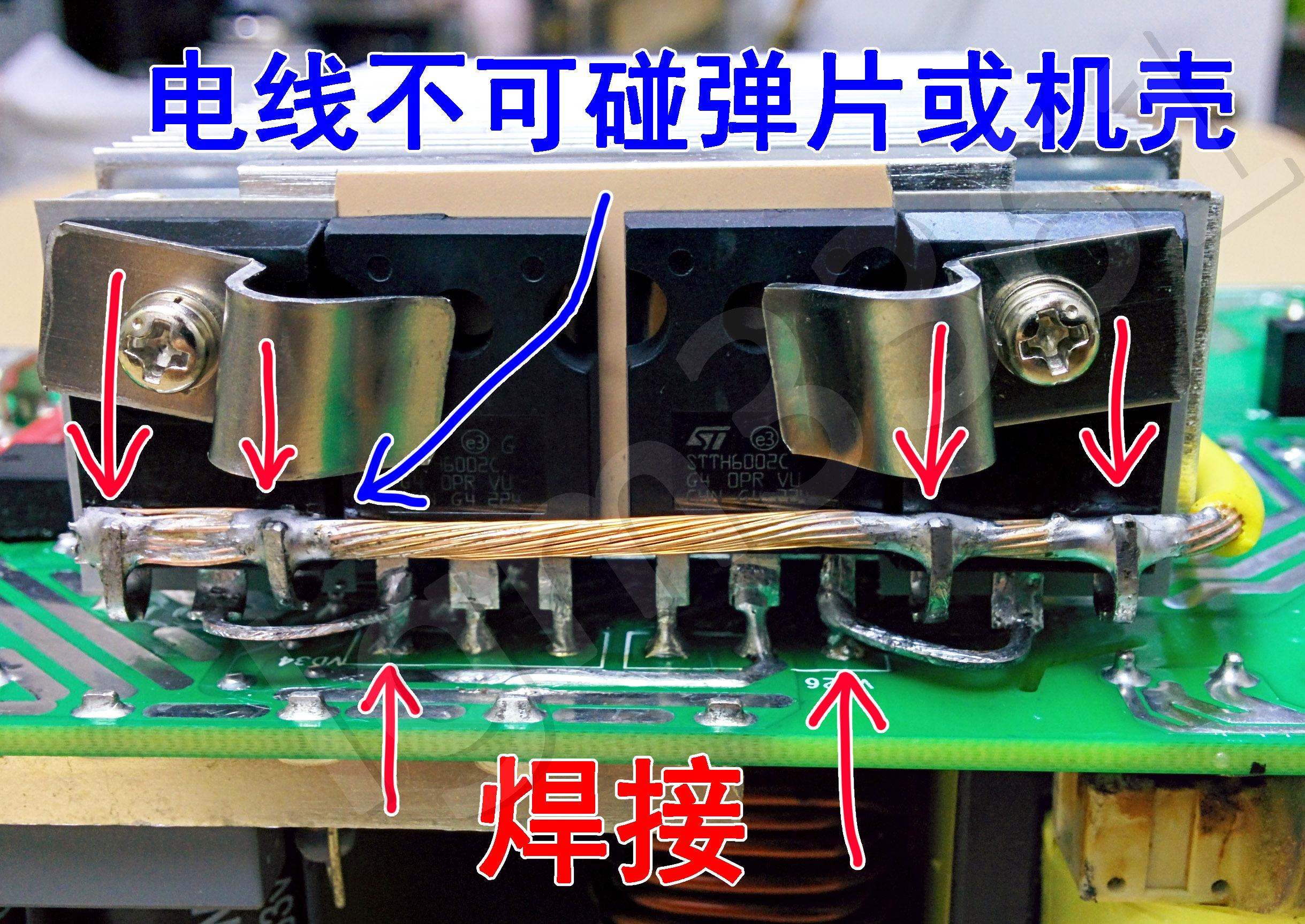

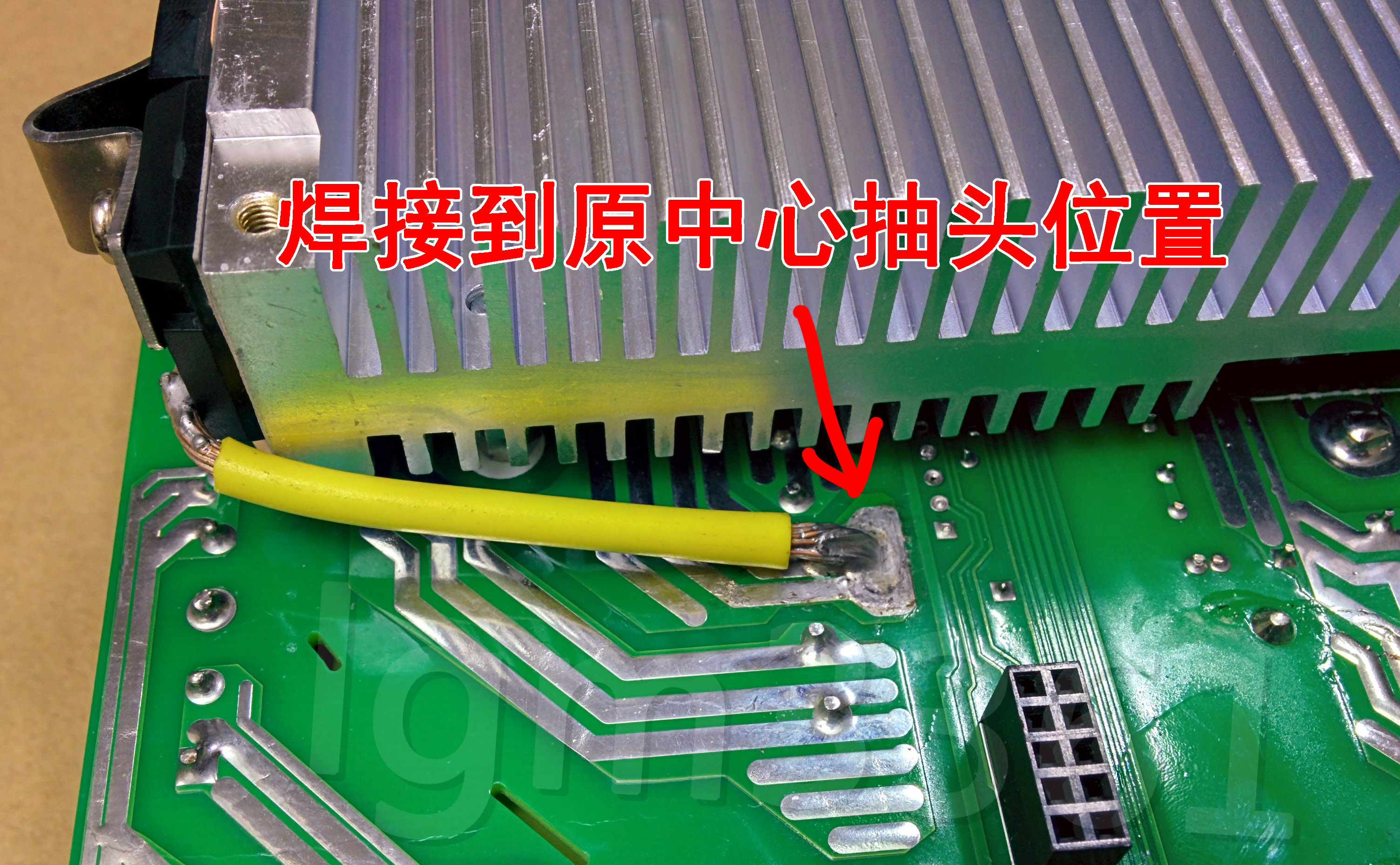

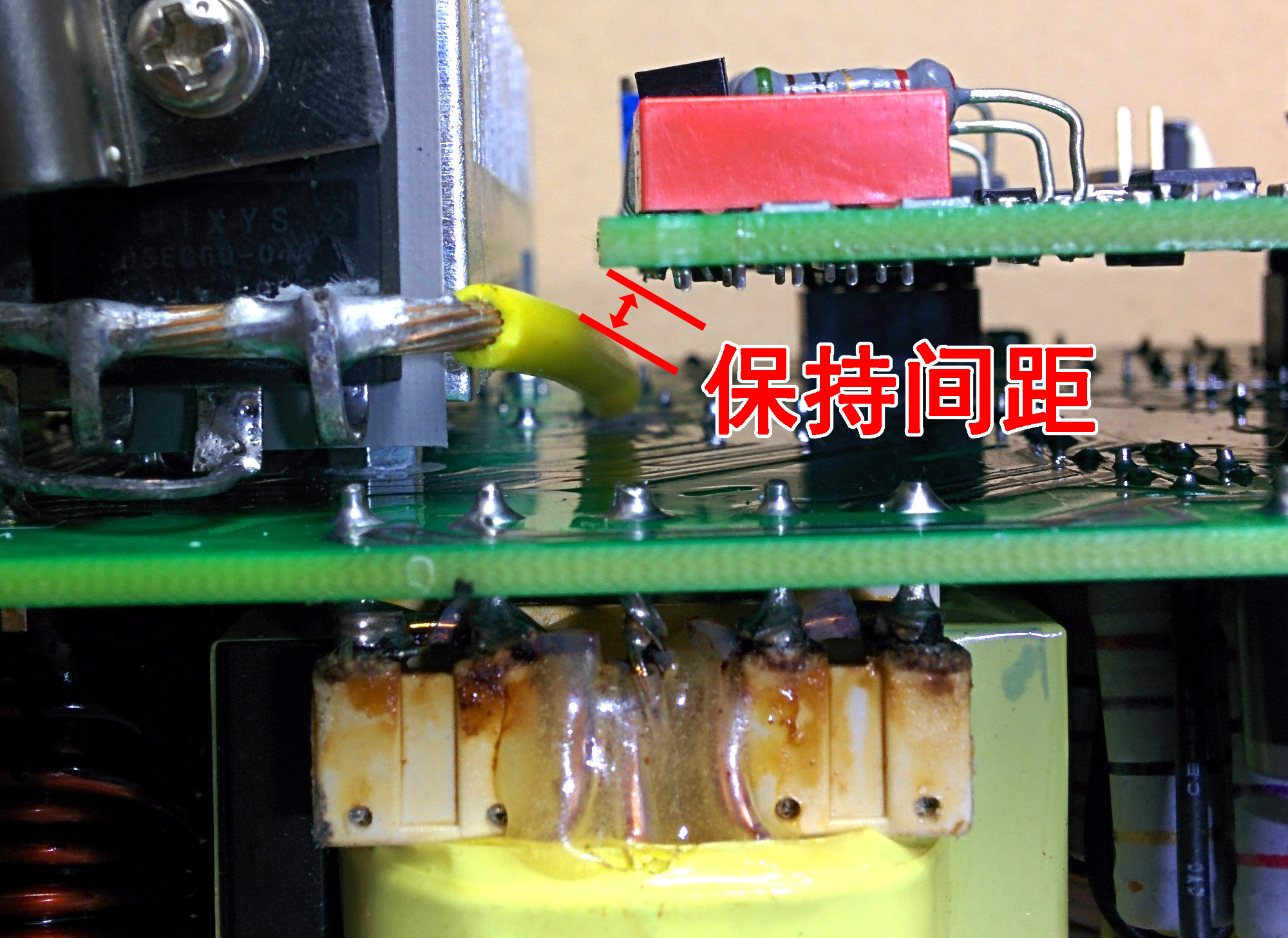

电线用2平方左右的(最少1平方),注意绝缘,不要碰弹片或机壳,一根从头连到尾,不可劈叉使用。

[点图放大]


[点图放大]

[点图放大]
