【60V】第6章:改造五金部件与装壳


[点图放大]

[点图放大]



[点图放大]

这是电源拆下的原装插座,有几根粗电线,质量不错,正好可以用来改装接线柱
原装插座自带有两个电容,直接剪出来扔掉也没关系



把那几根大电线都剪出来,从长到短给它们起个编号名字

[点图放大]

先把1号和2号都剪成单根线,把剪出来的线留着备用,哪根线短了就可以用来焊接加长

[点图放大]

参考下图来摆好阵势,焊接。
建议先把线弯曲摆放好再焊接,因为一旦焊接了线就会变得很硬,就掰不动了
推荐的焊接顺序是:2号、1号、5号、4号、3号

[点图放大]

[点图放大]

[点图放大]



下一步是为编码器钻孔

[点图放大]

[点图放大]

[点图放大]

窗口扩成如图这样即可,露出8位数码管。数控板设计有9位,最左边1位是闲置的,实际上也只有右8位会亮
或者也可以不挖,原装窗口直接使用,不会影响观看电压电流。挡住的半个字是功能指示用的,平时很少亮



[点图放大]

[点图放大]

[点图放大]

[点图放大]

[点图放大]

[点图放大]

[点图放大]

[点图放大]

电源主板的这个位置是初级的高压区,应该远离信号线,避免干扰,提高绝缘性能



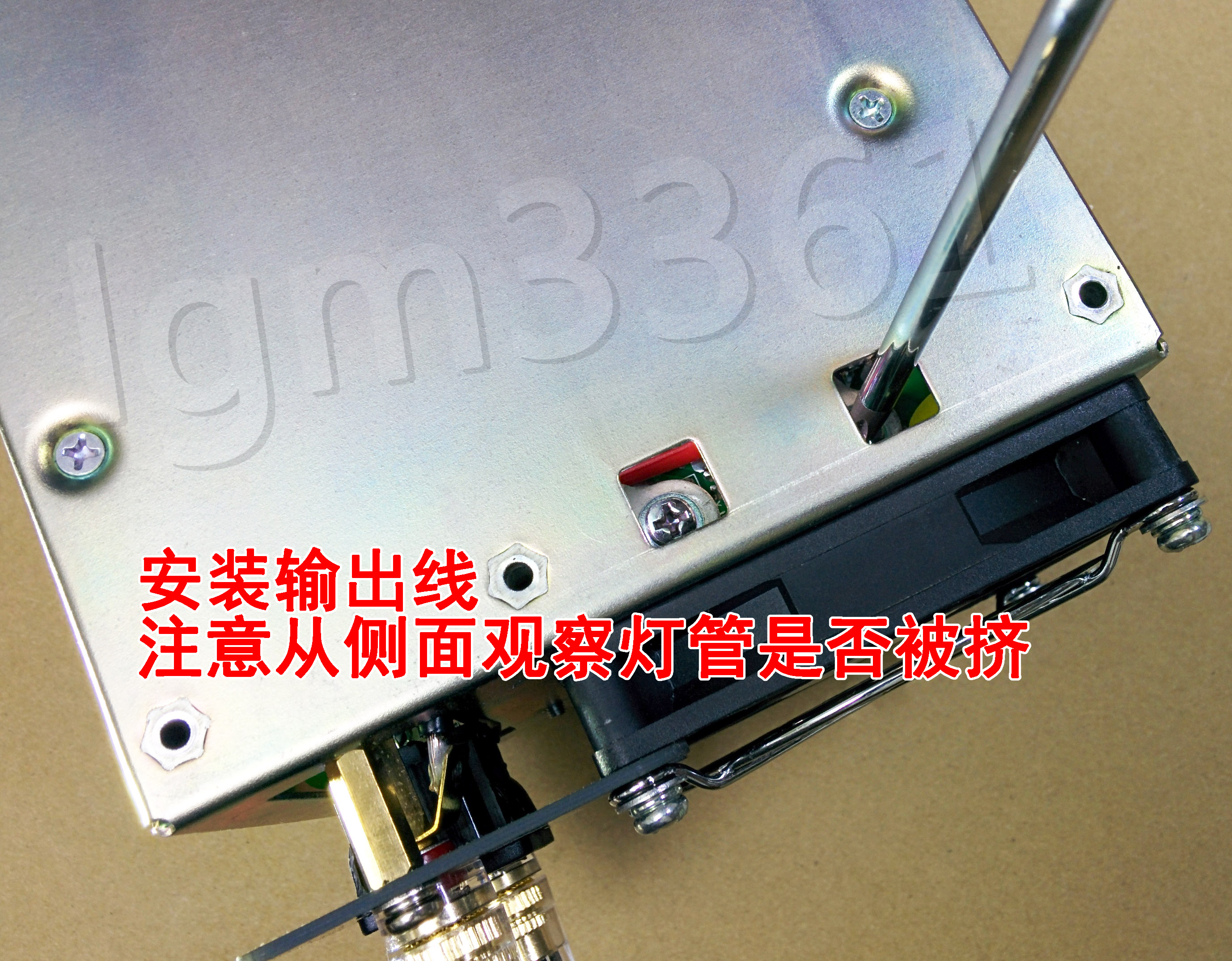

[点图放大]

[点图放大]



机壳装好了,别急着开始用,还有下一章的自动校准流程
